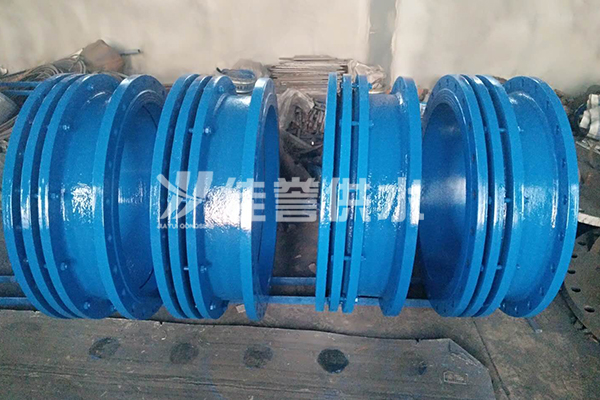

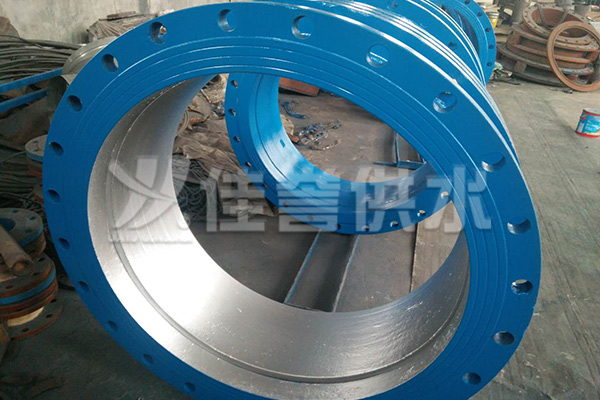

SSQ型套管式伸缩器

SSQ型套管式伸缩器

产品介绍 套管式伸缩器也称伸缩节、膨胀节、补偿器。套管式伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其伸缩量就起到限位的作用

产品介绍
套管式伸缩器也称伸缩节、膨胀节、补偿器。套管式伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其伸缩量就起到限位的作用,确保管道的运行。


详细说明:

1. 套管式伸缩器该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了大方便,给长距离管路因温差伸缩起到了很好的调节作用。

2. 套管式伸缩器该产品内管材分为铸铁(HT)、镀锌(DX)和钢制(SF)三种。工作压力分 PN6 、 PN10 、 PN16 三种。

3. 套管式伸缩器安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。

4. 法兰连接采用 GB4216.3 - 4126.5 标准。

5. 如选用其它规格可另行生产。

连接方式:

法兰连接、焊接两种,直埋式伸缩器(非地沟、设井安装时)一般采用焊接。

安装注意事项:

1、套管式伸缩器在安装前应先检查其型号、规格及管道配置情况,符合设计要求。

2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致,铰链型伸缩器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的伸缩器,预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用伸缩器变形的方法来调整管道的安装超差,以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。

6、管系安装完毕后,应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。

7、套管式伸缩器所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。

8、水压试验时,应对装有伸缩器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。
