在有压输水管道和水力发电有压引水管道中，为了防止水锤危害，常需设双向调压塔等水锤防装置。理论和大量的工程实际证明，双向调压塔在所有的水锤防护装置中是有效、可靠的，然而双向调压塔在工程应用中也存在一个致命的缺点，及其高度必须高于等于其设置处管道的高水压线。

    如果管道压力不高，则一般无需设双向调压塔，如果管道压力很高，需设置双向调压塔，但此时水压线很高，故双向调压塔也很高，常可达几十米甚至数百米，这就使工程造价高昂，运行管理负担加重，与周围环境很难协调，构筑物本身安全也很难得到保障。

箱式双向调压塔工作原理

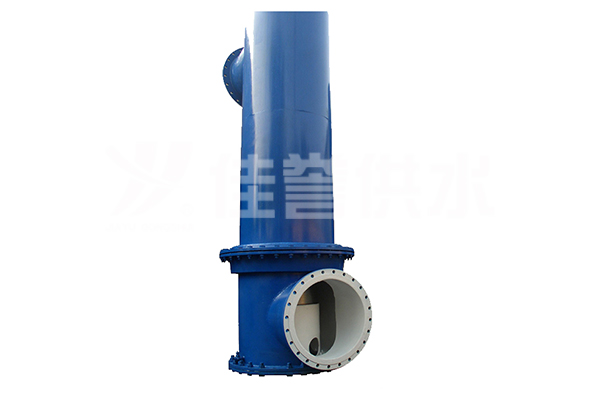

     箱式双向调压塔就是普通双向调压塔的改进形式，它所具有的特点是：在水锤防护性能上几乎完全等同于普通双向调压塔，但高度可大幅降低，一般为4～10m即可，从而扩大了双向调压塔的使用范围，降低工程造价。

      箱式双向调压塔的调压方式是在其活塞上部承受箱内水深的压力，活塞下部承受管道压力，活塞上部面积大，下部面积小，且其面积的比值根据箱式调压塔的水深即高度要求和管道内压的大小决定。在正常运行时，管道内压等于或小于其大设计水压，活塞上部总压力大于或等于管道对活塞下部的总压力，活塞静止不动，被压在阀座上，并保持活塞与阀座间的密封。

      当管道内产生水锤时，管道内压大于大正常运行设计压力，管道对活塞下部的内水总压力大于水箱内水对活塞上部的总压力，从而使活塞向上运行，管道内水从活塞上的导流孔流进水箱，并从水箱溢流管流出，从而起到泄压的作用；当管道压力恢复正常，即等于或小于大正常运行水压时，活塞下移复位，重新封住阀座不使管内水外流；当管道内出现负压时，活塞下部的单项密封板开启，使箱式调压塔内的水注入管道，消除可能出现的断流空腔，以预防和消除断流弥合水锤。

      箱式双向调压塔之所以能把普通双向调压塔的高度降低，而功能保持不变，关键采用了上下不等面积活塞增压的原理。虽然箱式双向调压塔内的压强远小于管道内的压强，但由于F=PS，而活塞的上部面积远大于下部面积，活塞受力依然可以达到平衡。这样P1*S1与P2*S2两个值的大小决定箱式调压塔的动作状态，箱式双向调压塔的有效高度就决定于活塞上下面积的比值。
